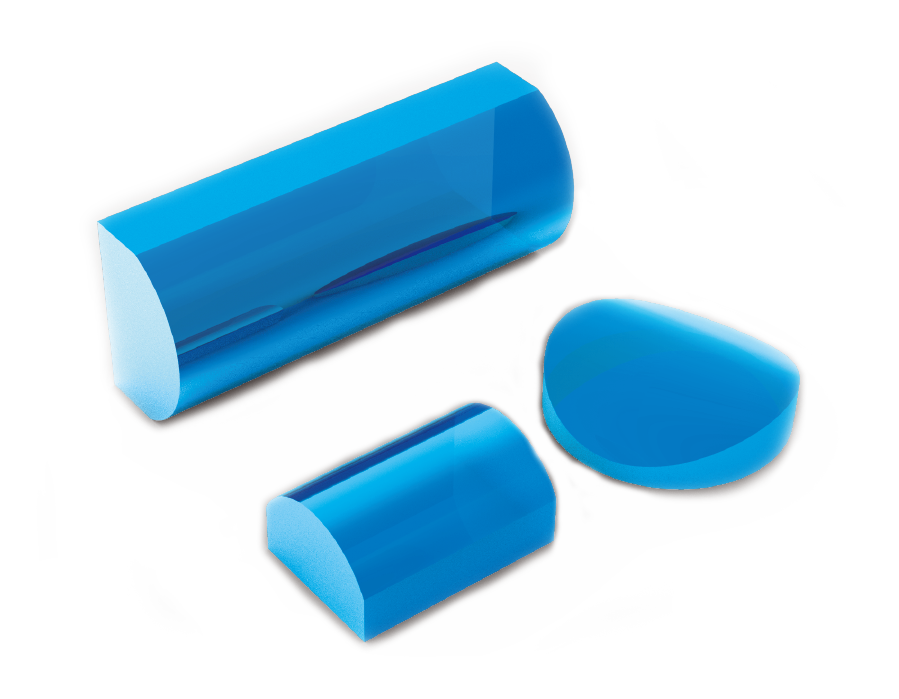

氟化钙平凸柱面透镜
氟化钙平凸柱面透镜(Calcium Fluoride(CaF2)Plano Convex (PCX) Cylinder Lenses)会将入射光线聚焦到线上,焦距为正,由一个平面和一个凸柱面组成,常用于将平行或发散光束聚集到线上或改变像的宽高比。
氟化钙材质的具有较宽的透过光谱范围(180nm-8.0μm)。其具有较高的损伤阈值、低荧光性、高均匀性等特点,物理特性较软,表面容易划伤,常应用于激光器的准直,也常被作为多种光学元件的基底。为了减小球差,当将准直光束会聚成一条线时,准直光应从透镜的曲面入射,而当准直线光源时,应将线光源入射到透镜的平面。
联合光科的氟化钙平凸柱面透镜具有多种尺寸及焦距的镜片,提供镀膜与不镀膜的产品,提供的宽带增透膜可用IR1(红外3-5μm)波段。联合光科也可根据您的实际应用需求,为您定制其他规格的透镜。
氟化钙平凸柱面透镜
材料 氟化钙单晶
设计波长 4μm
直径误差 +0.0/-0.2mm
中心厚度误差 ±0.2mm
有效焦距误差 ±2%
透镜定心误差 3-5弧分
表面光洁度 40/20-60/40
倒边 0.2mmX45°
镀膜 见列表
产品编号
规格参数
直径/尺寸
有效焦距
镀膜
中心厚度 CT
货期
对比
价格
购买
Ф12.7*mm
20.00mm
未镀膜
5.00mm
现货
¥750.00
Ф12.7*mm
50.00mm
未镀膜
3.00mm
请咨询
¥750.00
Ф12.7*mm
80.00mm
未镀膜
2.50mm
请咨询
¥750.00
Ф25.4*mm
50.00mm
未镀膜
6.00mm
请咨询
¥950.00
Ф25.4*mm
75.00mm
未镀膜
4.50mm
请咨询
¥950.00
Ф25.4*mm
100.00mm
未镀膜
4.00mm
请咨询
¥950.00
Ф25.4*mm
200.00mm
未镀膜
3.50mm
请咨询
¥950.00
Ф12.7*mm
20.00mm
Ravg<1.5%@3~5μm
5.00mm
请咨询
¥950.00
Ф12.7*mm
50.00mm
Ravg<1.5%@3~5μm
3.00mm
请咨询
¥950.00
Ф12.7*mm
80.00mm
Ravg<1.5%@3~5μm
2.50mm
请咨询
¥950.00
Ф25.4*mm
50.00mm
Ravg<1.5%@3~5μm
6.00mm
请咨询
¥1,150.00
Ф25.4*mm
75.00mm
Ravg<1.5%@3~5μm
4.50mm
请咨询
¥1,150.00
Ф25.4*mm
100.00mm
Ravg<1.5%@3~5μm
4.00mm
请咨询
¥1,150.00
Ф25.4*mm
200.00mm
Ravg<1.5%@3~5μm
3.50mm
请咨询
¥1,150.00
